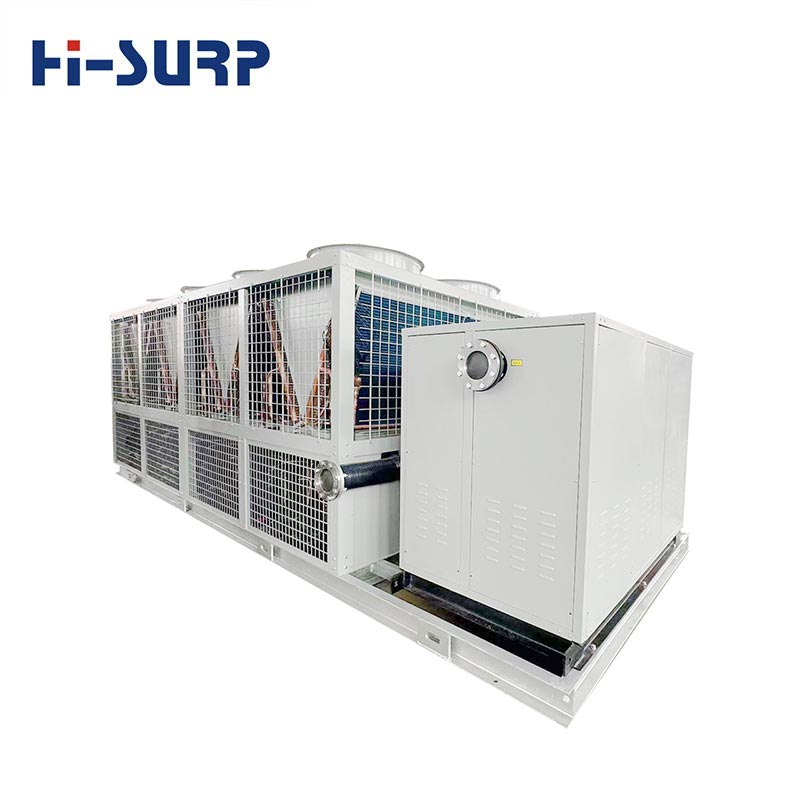

المضخة الحرارية المبردة بالهواء Hisurp EVI هي وحدة عالية الأداء، ذات جودة عالية، تعتمد تقنية حقن البخار المحسنة (EVI) على أساس مضخات التبريد/الحرارة التقليدية المبردة بالهواء. إنها مناسبة بشكل خاص للمشاريع ذات متطلبات قدرة التسخين العالية في البيئات ذات درجات الحرارة المنخفضة (مثل المناطق الشمالية، أو المناخات الباردة، أو سيناريوهات تسخين العمليات).
EVI (حقن البخار المعزز) للمضخة الحرارية المبردة بالهواء EVI هي تقنية تعمل على تحسين الضاغط
الأداء من خلال حقن الغاز الوسيط (الحقن الكهربائي). مبدأها الأساسي هو:
أثناء عملية ضغط الضاغط، تتم معالجة جزء من بخار مادة التبريد بواسطة وسيط
يتم تقديم مبادل حراري.
يؤدي ذلك إلى زيادة معدل تدفق كتلة تفريغ الضاغط والمحتوى الحراري؛
وبالتالي تحسين قدرة التدفئة في درجات الحرارة المنخفضة وكفاءة النظام بشكل كبير.

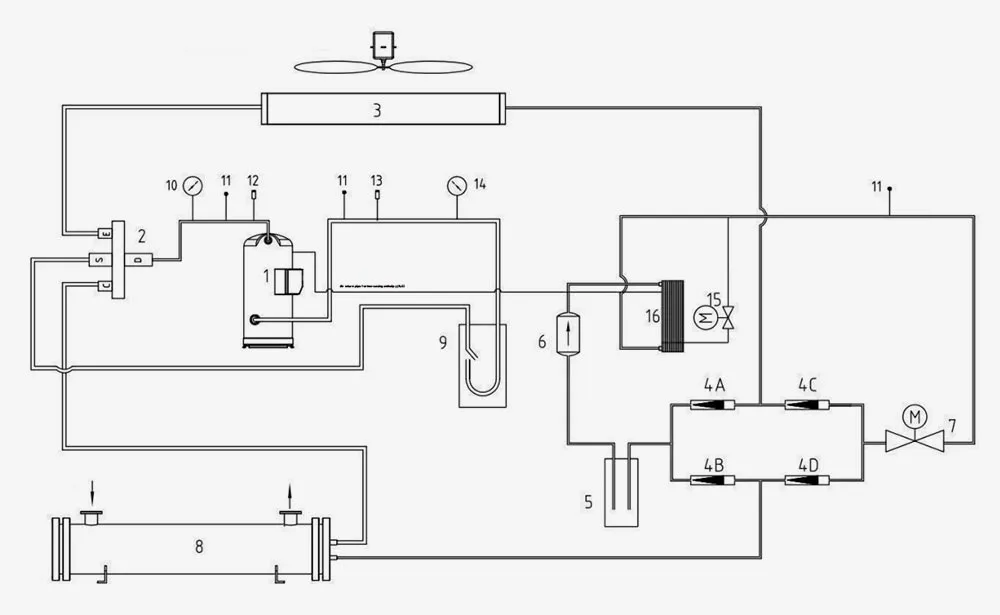

كيف تعمل المضخة الحرارية المبردة بالهواء EVI
1. ضاغط التمرير
2. صمام رباعي الاتجاه
3. مبادل حراري من جانب الهواء
4. فحص الصمام
5. خزان سائل عالي الضغط
6. مرشح جاف
7. صمام التوسع الإلكتروني
8. مبادل حراري شل وأنبوب
9. فاصل الغاز والسائل
10. مقياس الضغط العالي (محذوف)
11. معالجة صمام الإبرة
12. مفتاح الضغط العالي
13. مفتاح الضغط المنخفض
14. مقياس الضغط المنخفض (محذوف)
15. صمام التمدد الإلكتروني لزيادة الإنثالبي
16. موفر زيادة المحتوى الحراري للغاز
ملحوظة: الخط المزدوج هو دورة التبريد، والخط المفرد هو دورة زيادة المحتوى الحراري النفاث
أثناء تشغيل التسخين لمضخة الحرارة المبردة بالهواء المتينة EVI، يكون مسار دوران غاز التبريد:
ضاغط
1 ← صمام رباعي الاتجاهات 2 ← مبادل حراري للهيكل والأنبوب 9 ← صمام فحص 4B ← خزان سائل عالي الضغط 5 ←
مرشح جاف 6
← صمام التمدد الإلكتروني 7 ← صمام الفحص 4C ← مبادل حراري جانب الهواء 3 ← صمام رباعي الاتجاهات 2 ← غاز سائل
فاصل 9
→ الضاغط 1
دائرة زيادة المحتوى الحراري النفاث هي: منفذ المبادل الحراري للوحة → المحتوى الحراري يزيد من التمدد الإلكتروني
صمام → لوحة
مبادل حراري ← ممتص الصدمات ← ضاغط
وهذا المخطط هو نظام واحد، والنظام الآخر يتوافق مع هذا النظام.
سمات
قدرة تسخين قوية في درجات حرارة منخفضة
تواجه المضخات الحرارية العادية المبردة بالهواء انخفاضًا كبيرًا في الأداء إلى أقل من -5 درجة مئوية. يمكن للمضخات الحرارية المبردة بالهواء المتقدمة EVI أن تعمل بثبات في درجات الحرارة المحيطة التي تصل إلى -20 درجة مئوية أو حتى أقل.
تحسين قدرة التدفئة بشكل ملحوظ
يتم زيادة قدرة التسخين بنسبة 20% إلى 40% في ظل ظروف درجات الحرارة المنخفضة.
كفاءة أعلى في استخدام الطاقة
تحسين COP وتقليل استهلاك الطاقة التشغيلية.
تشغيل ضاغط أكثر أمانًا
خفض درجة حرارة العادم بشكل فعال، مما يقلل من خطر ارتفاع درجة الحرارة.
التحضير قبل التثبيت
1. عند نقلها إلى موقع التركيب، يجب فحص المضخة الحرارية المبردة بالهواء EVI بعناية وفقًا لقائمة التعبئة لجميع العناصر. في حالة وجود أي ضرر أو أجزاء مفقودة، يجب إبلاغ مصنع Hisurp على الفور. 2. يجب على المستخدم توفير قاعدة صلبة أو قاعدة خرسانية غير قابلة للتشوه. يجب أن يكون الأساس مسطحًا وقادرًا على تحمل وزن المضخة الحرارية المبردة بالهواء EVI نفسها: بالنسبة للوحدة بأكملها، يمكن وضعها مباشرة على العارضة الحاملة وفقًا للرسم (انظر المرفق I). 3. يمكن وضع المضخة الحرارية المبردة بالهواء EVI في مكان جيد التهوية، مثل السطح، الشرفة أو أي مناسبة تركيب مناسبة بالقرب من أماكن تكييف الهواء. يجب أن تكون هناك مساحة كافية للتهوية حول الوحدة، ويجب ألا تقل المساحة عن 1.5 متر حول الجزء الأمامي والخلفي ويسار ويمين الوحدة. يجب ألا يكون هناك أي عوائق تؤثر على تدفق الهواء الخارج على مسافة 5 أمتار من مخرج الهواء. يجب ألا تقل المسافة بين الوحدة وسطح مدخل الهواء للوحدة عن 3 أمتار لمنع التداخل المتبادل بين كل وحدة والتأثير على الأداء الطبيعي للوحدة (انظر المرفق II). 4. يجب إعداد أنابيب التوصيل الخاصة بمضخة الحرارة المبردة بالهواء EVI والوحدة نفسها وفقًا لمعايير HVAC المحلية.
حالات المشروع

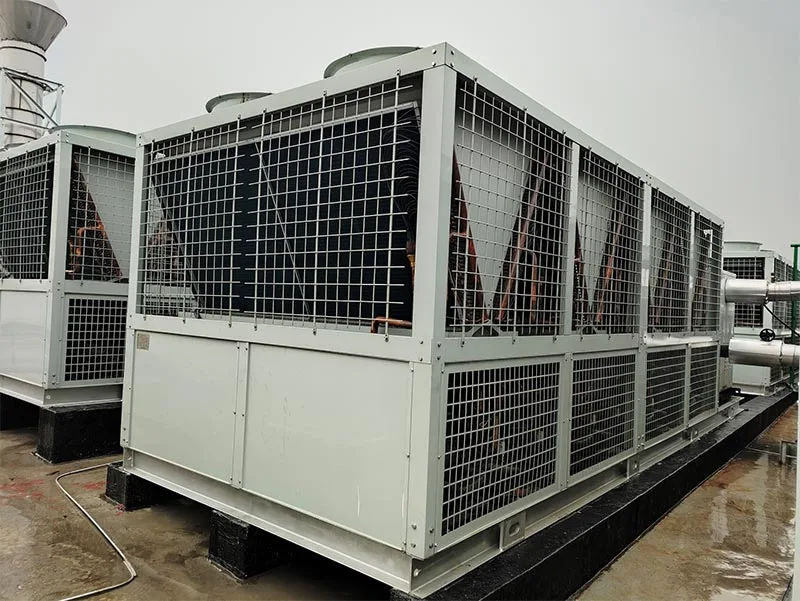

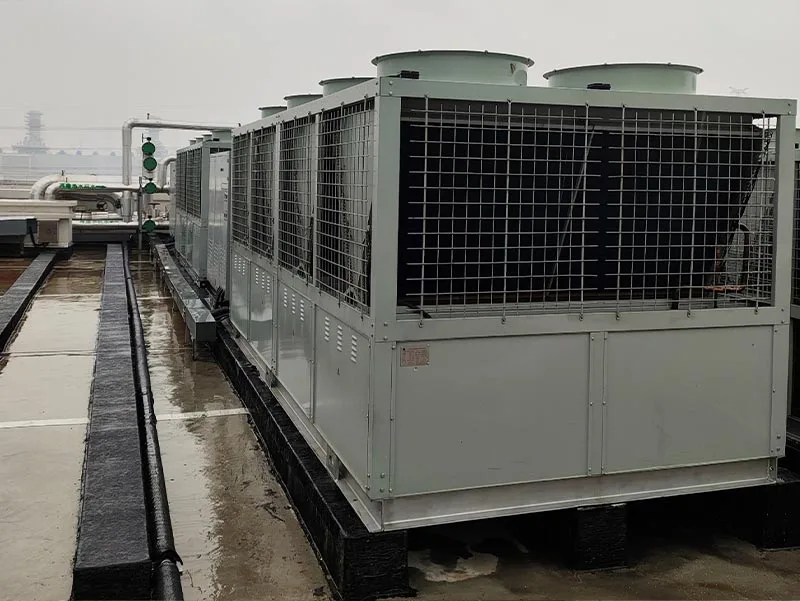

يتم تركيب مضخات الحرارة المبردة بالهواء EVI على السطح.
