مكيف هواء سبليت كرين مباشرة من المصنع

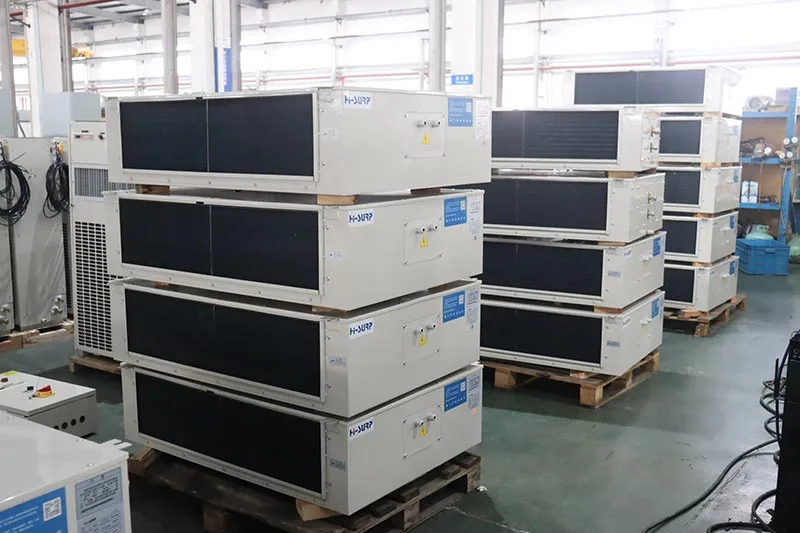

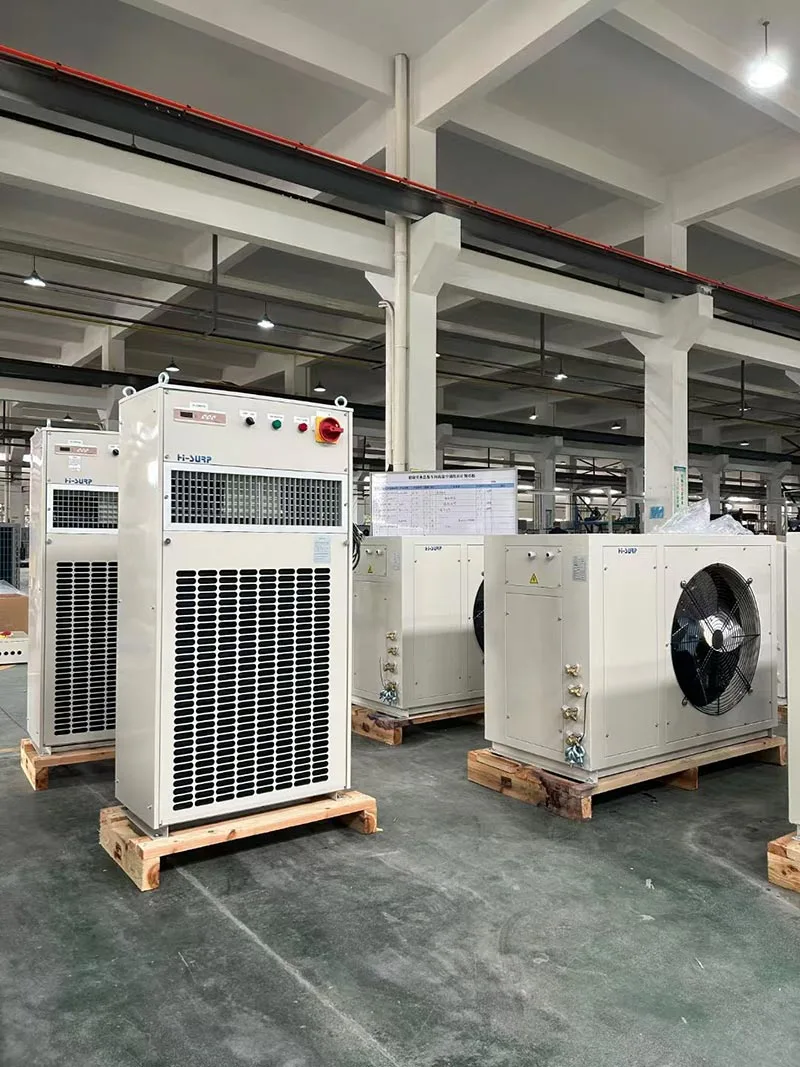

أنواع مكيفات الهواء سبليت كرين؟

هناك ثلاثة أنواع من مكيفات الهواء ذات الرافعة المنفصلة HISURP:

لمكيفات الهواء ذات الرافعة المنفصلة الأرضية،هيسوربتحتوي على سلسلة B، مناسبة للكبائن ذات المساحة الأرضية الكافية.

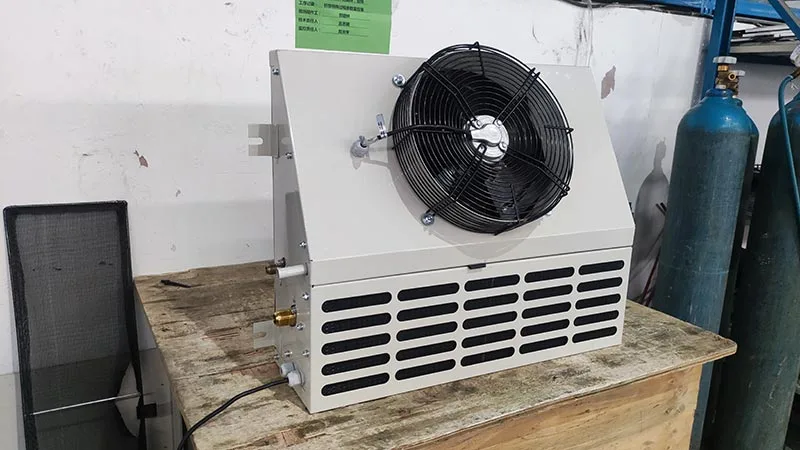

بالنسبة لمكيفات الهواء المنفصلة المثبتة على الحائط، فإن HISURP لديها سلسلة BD/BG، مشابهة في المظهر، مع سطح مائل وحجم صغير. يلزم الاهتمام بشكل خاص بتركيب BG/BD (نظرًا لاختلاف مواضع أوعية التنقيط؛ فقد يؤدي تبخر مادة التبريد إلى التكثيف).

بالنسبة لمكيفات الهواء ذات السقف المنفصل، فإن HISURP لديه سلسلة BX، والتي يتم وضعها عادةً في وسط السقف، مع مخرج الهواء في الأسفل والهواء الراجع في الجانبين الأمامي والخلفي.

نظرة عامة على مكيفات الهواء ذات الرافعة المنفصلة هيسورب

قدرة التبريد: 4 ~ 24 كيلو واط

قدرة التدفئة: 3 ~ 10 كيلو واط

المبردات: R134a، R142b، R227ea، R515B، R236fa

مصدر الطاقة: AC380/400/440-3PH-50 هرتز/60 هرتز

حالة التبريد أثناء العمل: درجة حرارة DB المحيطة: 45 درجة مئوية؛ درجة حرارة DB/WB الداخلية هي 30/24 درجة مئوية

أنابيب النحاس: مطلوب

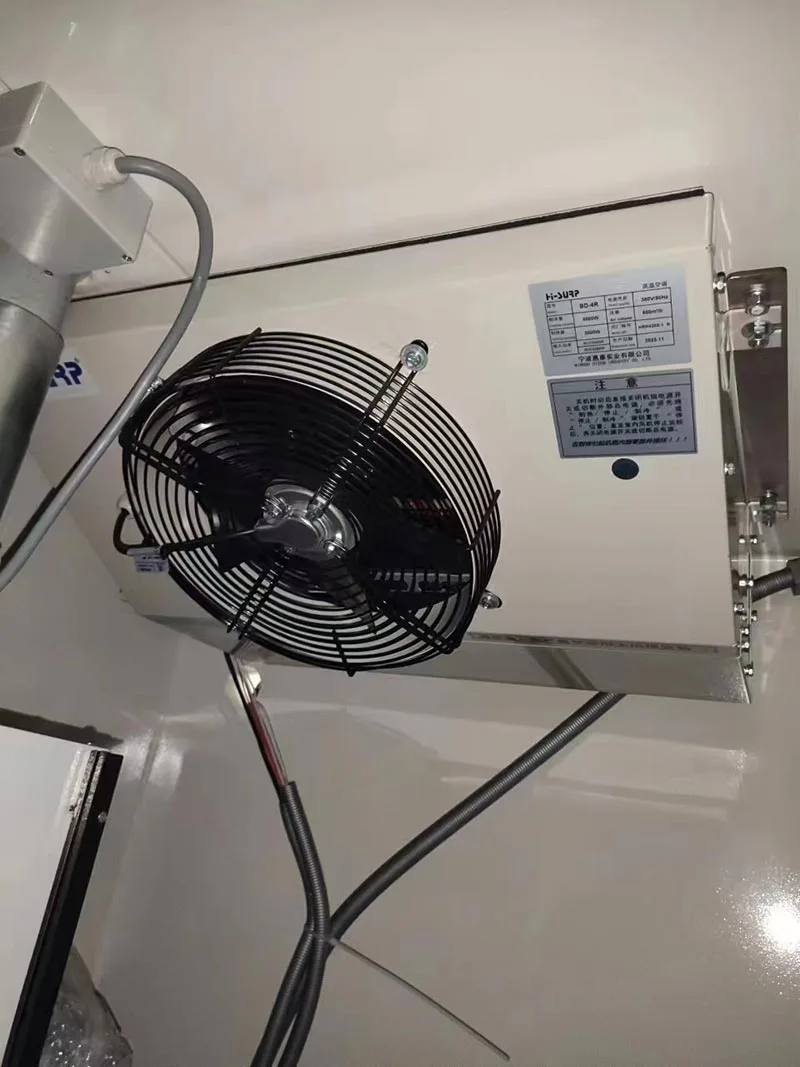

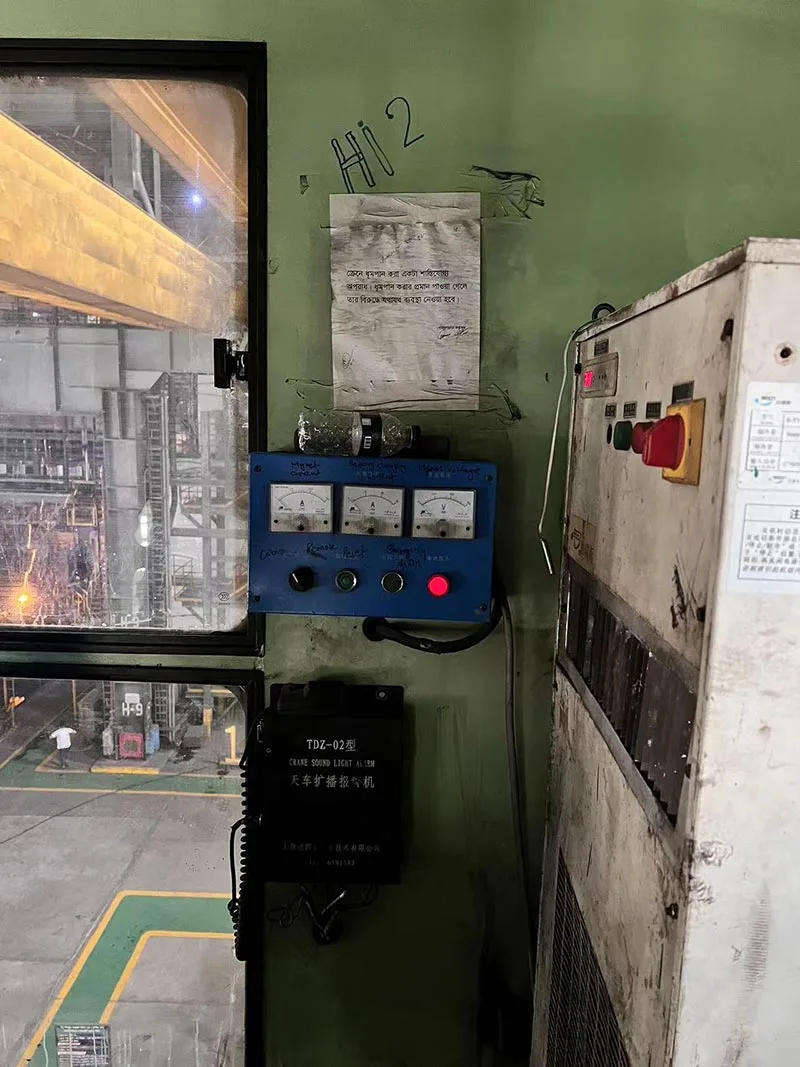

كيفية تركيب مكيفات الهواء ذات الرافعة المنفصلة HISURP؟

أ. تأكد مما إذا كان موضع التثبيت يسهل توصيل الأنابيب النحاسية والأسلاك الكهربائية؛

ب.  التأكد من التسطيح والأفقية والقوة الكافية للأساس وتوصيل الوحدة الخارجية بأقدام التثبيت باستخدام مسامير 4-M12 وصواميل وغسالات زنبركية؛

ج.  الوحدة الداخلية تتعثر بسهولة لأنها عالية ورفيعة، لذلك يجب توصيلها بشكل آمن باللوحة الخلفية لكابينة السائق من خلال مكان التثبيت المتكامل للوحدة؛

د.  يجب عدم تركيب الوحدة في مكان معرض لقطرة الماء، وإلا فقد يتسبب ذلك في حدوث صدمة كهربائية أو تسرب؛

هـ.  التحقق من إغلاق الواجهات قبل تركيب أنابيب غاز التبريد وإبقاء الواجهة الخلفية مغلقة أثناء إدخال الأنابيب وعدم وجود غبار أو ماء داخل الأنابيب؛

F.  يتم توصيل الوحدات الداخلية والخارجية بصمامات الإغلاق مع مقابس أنابيب النحاس المبردة بالبعد المقابل Φ1/2 بوصة لخط السائل وΦ3/4 بوصة لخط الغاز. الطول القياسي هو 5 م. إذا كان لا بد من تطويله، فيجب على المستخدم تقديم إشعار خاص عند تقديم الطلب؛

ز.  يجب أن تكون الأنابيب النحاسية متصلة بعناية شديدة بالثنيات في حالة سحقها. يوصى باستخدام جهاز ثني الأنابيب لهذه العملية. نصف قطر الانحناء هو (R) ≥70mm. يجب عدم تكرار الثني في حالة تشقق الأنابيب أو كسرها؛

ح.  يجب أن تكون الوصلات الملولبة الداخلية والخارجية لكلا طرفي الأنابيب آمنة ومحكمة (مسمارية). يجب ضمان أن يكون اللحام ذو خط لحام مسطح وأن يكون خاليًا من التسرب؛

أنا. 25 كجم/سم² يتم حقن النيتروجين في صمام الخدمة منخفض الضغط ويتم تطبيق الماء والصابون بالتساوي على الوصلات أو طبقات اللحام للأنابيب النحاسية للكشف عن التسرب. إذا لم يخرج أي نيتروجين من صمام الخدمة ذو الضغط المنخفض، فسيتم بدء ضخ التفريغ. في حالة اكتشاف أي تسرب، يجب التخلص منه بعد إطلاق النيتروجين ومن ثم يتم إجراء كشف التسرب مرة أخرى؛

ي.  إذا لم يتم وضع ثني مانع تسرب الماء داخل الوحدة، فيجب وضع مانع تسرب الماء عند مخرج الوحدة الداخلية لتصريف الماء المكثف بسلاسة. يجب تركيب أنابيب الصرف في مكان أقل من وعاء الماء الخاص بالوحدة؛

ك.  يجب توصيل جميع الأسلاك والكابلات بشكل صحيح وآمن وفقًا للمخطط التخطيطي للأسلاك المرفقة مع الوحدة، ويمنع بالتأكيد خدش الكابلات أو سحقها بالضغط على لوحة الخط، وما إلى ذلك.

L.  يتم إدخال خطوط إمداد الطاقة من خلال مدخل مصدر الطاقة وخط التحكم كما هو موضح في الرسم التفصيلي، ثم يتم توصيلها بالمحطات الطرفية "L1、L2、L3" وPE. يجب وضع الخطوط الأخرى في نفس اتجاه خط إمداد الطاقة، كما هو مفصل في مخطط الدائرة. يجب أن تكون جميع الكابلات مغطاة بخرطوم معدني عند مرورها عبر فتحات التوجيه، وأن يتم ربطها بإحكام بأشرطة.

م. يتم اختيار الموصلات النحاسية ذات الأقطار المناسبة وفقًا للجدول التالي للأسلاك الكهربائية لمكيف الهواء وتوصيلها بما يتماشى مع مخطط الدائرة المرفق مع الوحدة.

التوصيلات الكهربائية لمكيف الهواء

ن.  بعد توصيل الأنابيب والأسلاك وأنابيب الصرف، يتم استخدام الأشرطة لربط الأنابيب النحاسية والأسلاك وأنابيب الصرف عند مسافة 200 مم - 300 مم. يجب التأكد من أن أنابيب التوصيل تتمتع بعزل حراري جيد، حيث أن ارتفاع درجة حرارة الأنابيب النحاسية المكشوفة قد يؤدي إلى تلف أسلاك التوصيل وأنابيب الصرف.

O.  يجب وضع الغطاء الكهربائي وشبكة سحب الهواء للوحدة الداخلية بشكل جيد. تم وضع لوحة الوحدة الخارجية في الخلف. يتم كهربة الوحدة ووضعها في اختبار تشغيل التبريد (لمدة 20-30 دقيقة). في حالة حدوث أي اهتزاز أو تسرب أو فشل غير طبيعي، وما إلى ذلك، يجب حلها على الفور. علاوة على ذلك، يجب تعليم المستخدم كيفية استخدام مكيف الهواء.

P.  إذا كانت الوحدة مجهزة بأجهزة حماية ضد فشل الطور وضد الطور، فمن الضروري التحقق مما إذا كان مصدر الطاقة متصلاً بشكل صحيح وفقًا للوائح المحلية ذات الصلة (مثل قانون الكهرباء الوطني). يجب ألا يزيد الجهد عن ±15% من الجهد المقنن؛

س.  إذا كان المكان الذي تم تركيب الوحدة فيه معرضًا لإشعاعات خطيرة من مصادر ذات درجة حرارة عالية، فيجب على المستخدم وضع حواجز بين المصادر والوحدة.

تخصيص مكيفات الهواء ذات الرافعة المنفصلة هيسورب

* مضاد للتآكل

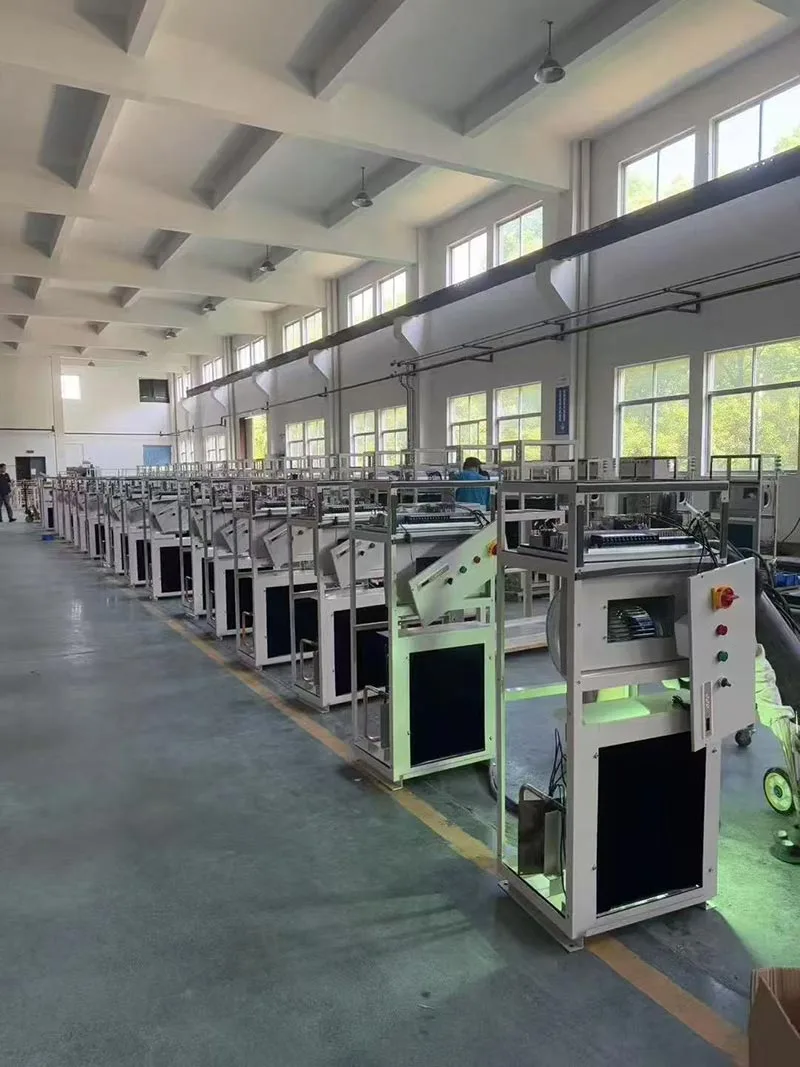

تشمل خيارات الحماية من التآكل للمبادل الحراري ما يلي: الطلاء؛ الكهربائي.  النانو الكهربائي. زعانف الألومنيوم أنبوب النحاس. توضح الصورة أدناه رسمًا تخطيطيًا للرحلان الكهربائي.

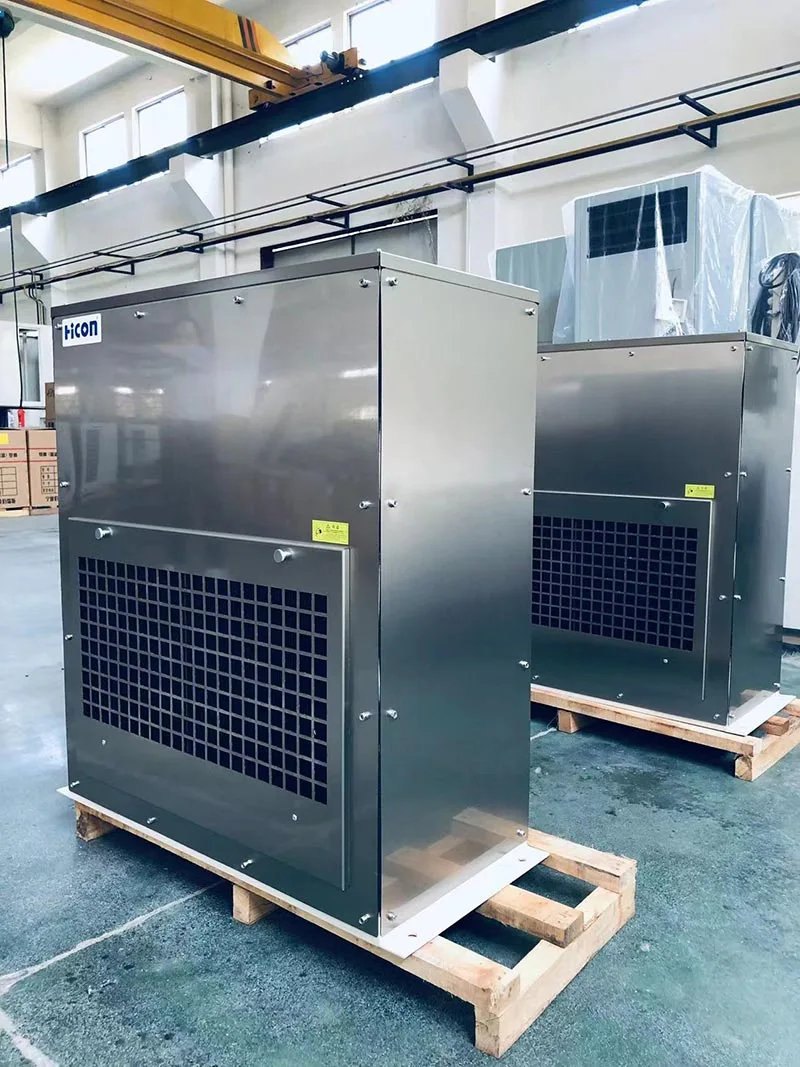

تشمل خيارات الحماية من تآكل الصفائح المعدنية ما يلي: الطلاء (معيار C3)؛ الرحلان الكهربائي للصفائح المجلفنة + الطلاء ؛ والفولاذ المقاوم للصدأ. توضح الصورة أدناه رسمًا تخطيطيًا للفولاذ المقاوم للصدأ.

* مقاومة للانفجار

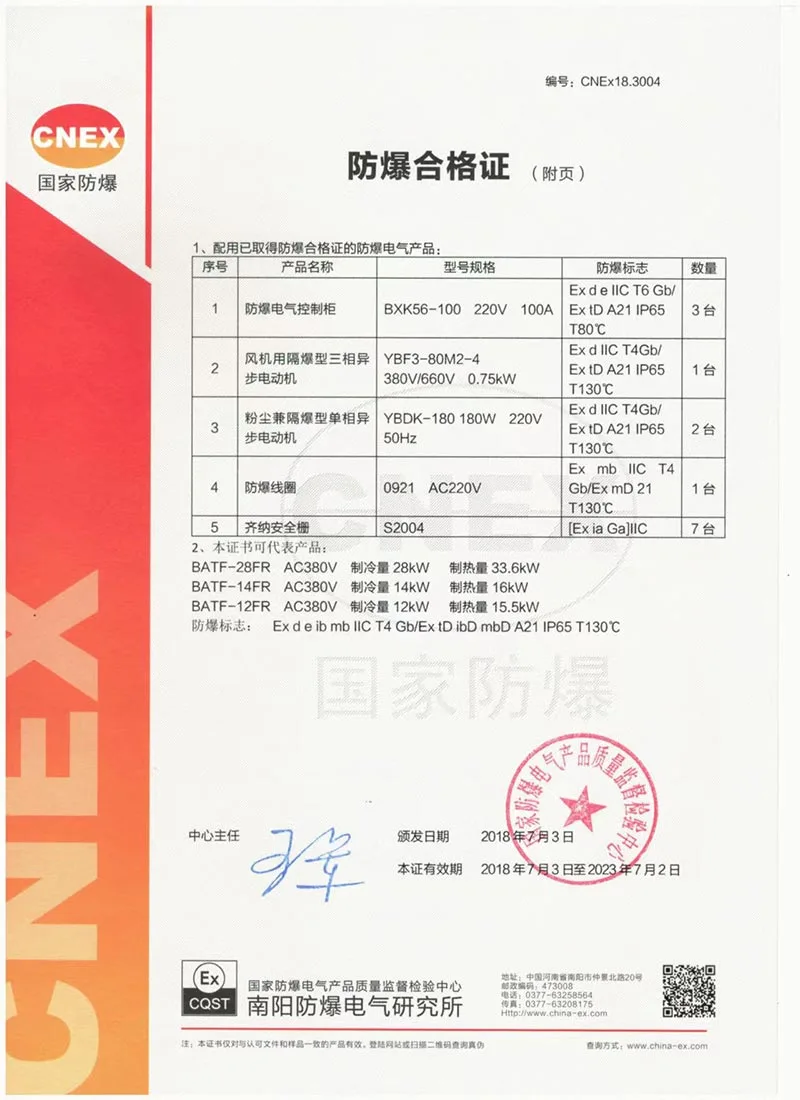

مكيفات الهواء ذات الرافعة المنفصلة HISURP حاصلة على شهادة CNEX.

يعتبر BT4 مناسبًا بشكل أساسي لمناطق الغازات الخطرة في المنطقة 2، حيث لا تتجاوز درجة حرارة السطح القصوى 135 درجة مئوية (الاستخدام الأكثر شيوعًا).

CT4 مناسب لكل من مناطق الغازات الخطرة في المنطقة 1 والمنطقة 2، مع درجة حرارة سطحية قصوى لا تتجاوز 135 درجة مئوية.

ويمكن HISURP أي منهما.
